硅脂评测与推荐

发表于 2021-05-29 更新于 2024-03-17 分类于硅脂本文字数： 2k 阅读时长 ≈ 3 分钟

前言：

最近笔记本电脑散热不太行了，所以就想着给电脑做下清灰和更换一下硅脂。清灰自不用多讲，网上教程很多（根据自己笔记本电脑型号去网上搜索教程），但是对于更换硅脂确却是值得深思（什么型号？导热率多少？热阻多少？）！所以特意在此写下这篇文章，有需要的伙伴可以参考一下！

测试平台

主板：技嘉 X370-K3
CPU：Ryzen 7 1700X
散热器：酷冷 T610P
显卡：蓝宝石 RX588 超白金
内存：威刚 DDR4 2666 16Gx2
注意事项：
- 室温 26℃（开空调）
- 风扇调制最高转速

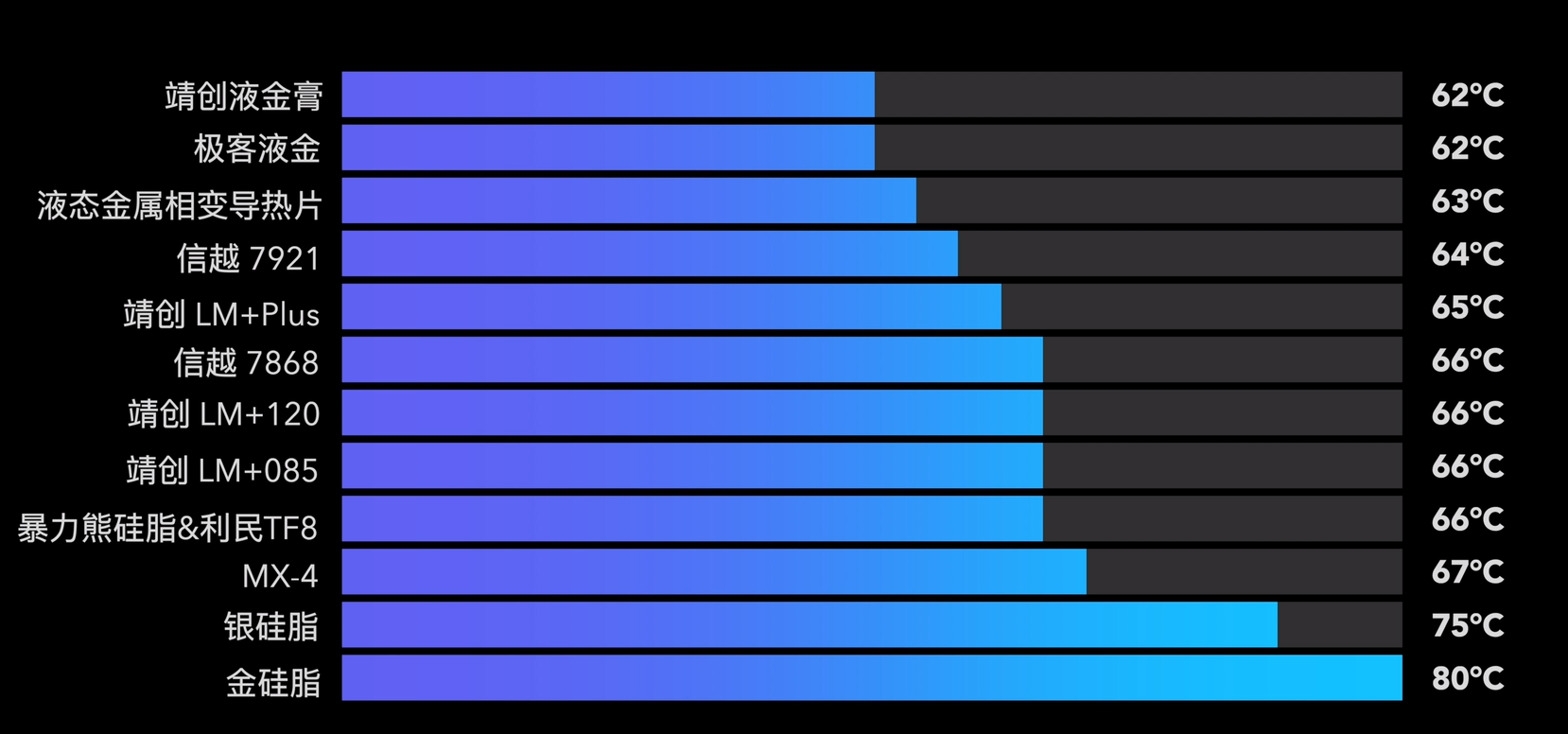

评测

暴力熊硅脂

本次测评单克最贵

暴力熊待机 29-30 度，待机温度很好，压力测试开始 59 度起跳压力测试 10 分钟，最终稳定到 66 度，效果不错！

利民 TF8

大牌硬件厂商

利民 TF8 待机 28-29 度，待机温度不错，压力测试开始 58-59 度起跳压力测试 10 分钟，最终稳定到 66 度，比暴力熊更早进入 66 度区间测试结束后温度快速回落至 31 度左右，与暴力熊几乎一样！

ARCTIC MX-4

热卖多年

MX4，待机温度也在 30 度左右，可见散热器足够强大时，不同硅脂的待机几乎相同，中间一度 68 度，结束时突然温度降低到了 67 度。MX4 热销多年，性能可以，但大家关心的持久性问题无法测试！

信越 7921

各大论坛及发烧友的口碑产品

信越 7921 由于不含溶剂，很干，所以不推荐十字涂抹法压不平可能会影响最终导热效果，所以使用我们的涂抹神器超薄手指套按平，操作简单，不浪费。
信越 7921 待机也在 29-30 左右，开始测试后 59 度起跳，中间稳定在 63 度，中后期 64 度，稳如狗，曲线平滑参加测试的硅脂中表现最好，不辱很多大神的测试结果！

信越 7868

信越 7921 的升级产品

信越 7868，在测试开始也是 60 度起跳，中期保持在 64 度，后期到达 66 度。符合预期。因为 7868 含溶剂，官方也有说明需要溶剂挥发后才能达到标称的 6.3 导热率，但短时间内无法测试！

靖创 LM+085

国货精品，靖创公司入门级产品

靖创 LM+085，作为此品牌硅脂产品线中的入门产品测试 10 分钟中期进入 66 度区间，很平稳，表现超出预期与大牌硅脂效果一样，好评！

靖创 LM+120

国货精品，靖创公司中端产品

靖创 LM+120，作为此品牌硅脂产品线中的中端产品测试 10 分钟前期意志保持 65 度，中后期进入 66 度区间。比前面的 085 性能略好，但此测试用例并非能测出全温度区间的性能！

靖创 LM+X PLUS

国货精品，靖创公司高端产品

靖创 LM+Xplus，此硅脂干燥程度仅次于 7921，采用十字法涂抹，可能略有不妥，测试 10 分钟前期 64 度，中后期进入 66 度区间，迅速软化磨合后，回落至 65 度区间。性能仅次于 7921，国货精品，好评！

金硅脂

给人感觉很昂贵的硅脂

“金” 硅脂，据说含铜，能比普通硅脂大大提高导热率，单看颜色，确实很高端的感觉。
“金” 硅脂，开始测试后 70 度起跳，75、78、79、最终稳定在了 80 度。这么庞大散热器，风扇最高转速，还打开了机箱盖。。。如果是笔记本呢。。。相信如果调低转速，合上盖子，视频转码，玩游戏等高占用操作一定会降频！

含银硅脂

感觉挺高端的含银硅脂

此硅脂，市场上销量很高，批发价都在 1、2 块钱左右很稀，很好涂抹。
此含 “银” 硅脂几乎 70 度起跳，迅速攀升至 75 度，中后期达到 77 度。效果很一般，但比金硅脂要强一点！

极客液金膏

镓基合金，粘稠配方

CPU 外壳上液金，要注意两点：
1. 要薄，要少，其实本次就涂抹略微有点多了，最后又往散热器上涂了一部分。
2. 就是要在 CPU 周围涂一圈硅脂，做好防护，防止侧漏液金有风险，操作需谨慎！
液态金属不负众望，待机 28 度，压力测试前期 60 度，中期 61 度，最后 62 度结束。猛！就一个字。62 度，62 度，62 度。

靖创液金膏
